分布式光纤线型感温火灾探测器系统 JTW-DTS-SENSOR 4通道10Km
市场价 : 0.0
产品详情
产品评论(0)

分布式光纤线型感温火灾探测器系统 JTW-DTS-SENSOR 感温光纤报警系统

标价是光纤的价格,测温主机价格请咨询。

分布式光纤测温技术优势
1 连续分布式测量分布式光纤传感器是真正的分布式测量,可以连续地得到沿探测光
缆几十公里的测量信息,误报和漏报率低,可实现实时监测。
2 抗电磁干扰,在高电磁环境中可正常工作光纤本身由石英材料组成,光纤传感
器的信号以光纤为载体,本征安全,不受外界电磁干扰。
3 本征防雷。雷电对电测传感器影响较大。光纤传感器由于完全的电绝缘,可以抵抗
高电压和高电流的冲击。
4 测量距离远,适于远程监控光纤的突出优点是传输数据量大和损耗小,在无需中继
的情况下,可实现十公里的远程监 测。
5 灵敏度高,测量精度高理论上大多数光纤传感器的灵敏度和测量精度都优于一般传
感器,实际已成熟的产品也证明了这一点。
6 寿命长,成本低,系统简单光纤材料一般皆为石英玻璃,具有不腐蚀、耐火、耐

水及寿命长的特性,通常可以服役 30 年。综合考虑传感器的自身成本及以后的维护
费用,使用光纤传感器可以大大降低整个工程的最终经营成本。
管廊内火灾必须立足于以预防为主,采用分布式光纤感温火灾探测能够很好地实
现早期发现管廊内部环境温度及电缆运行温度?异常点,提前发出火灾预警信号,为消
除火灾隐患争取宝贵时间。

分布式光纤线型感温火灾探测器系统设备系统主要技术指标和技术参数
1、测温主机
型号:JTW-DTS-SENSOR
主机技术指标:
测量距离范围:10000 米
光纤接口:单端 4 路光纤接口,内置光分路模块
与光纤连接方式:FC/APC 接口方式
温度测量精度:±0.3℃
温度分辨率:≤±0.3℃
距离定位精度:≤±0.5m
取样间隔:≤1 米
测量周期:4s/通道
通信接口: RS232、RJ45、USB、VGA
继电器输出:≥24 路。(可扩展),无源常开干触点,具有数字编码功能

图形界面显示分区:≥200 个/km
工作电源要求:AC220±20V,2A,50/60Hz
使用环境:-10℃~+50℃,相对湿度<95%RH(无凝露)
主机体积: 465(w)×787(h)×212(d)mm
重量:约 35kg(含 UPS 电源)
LED 功能指示:电源显示、系统故障、光纤故障和温度报警。
UPS 电源:断电独立工作 8 小时以上。
火灾报警和系统故障报警具有声、光报警功能,且火灾报警信息和故障信息屏
显方式:10.4 寸液晶屏中文显示。
壁挂式机箱:  IP 防护≥IP65
激光安全等级:CLASS  1 级
电子存储容量: 4G
电子定位导向功能
网络自动对时功能

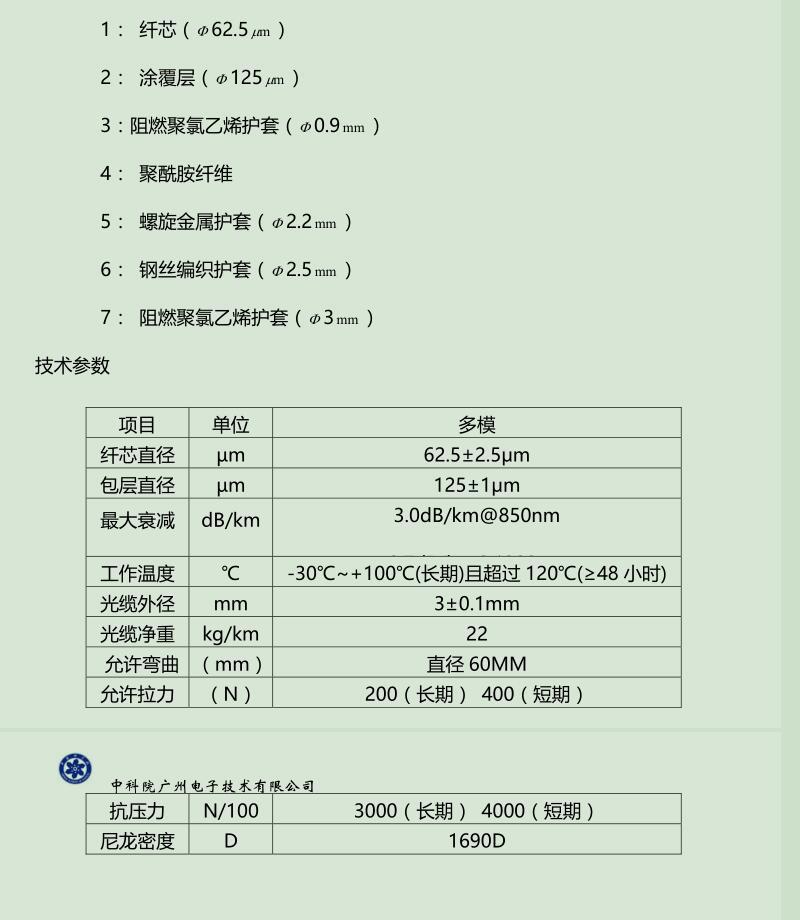

感温光缆
型号:JTW-DTS-SENSOR
感温光纤为 62.5/125 微米 (芯线/包层/丙烯酸酯涂层) 多模感温光纤,衰减 3.0
分贝/公里@ 850 纳米,整个系统衰减小于 10 分贝。

\"undefined\"

感温光纤本征安全,不受电磁干扰、抗机械冲击、抗腐蚀、不受环境温度剧烈变化的
影响。
特点:具有较好的机械和环境性能
阻燃(或不延燃)性能满足标准的要求
护套的机械物理性能满足相关标准的要求
柔软、灵活、接续方便
软件和用户界面
分布式光纤测温系统的测试控制软件,套功能强大,界面友好,操作简单,充分
体现了 DTS 系统的功能和特点。本系统运行于多视窗操作系统 WINDOWS,中
文界面,操作简单。用户用鼠标可以选定测温曲线上的任一点进行放大显示,以
观察测温细节。

分布式光纤线型感温火灾探测器(以下简称探测器)拥有以下的特点:
1. 温度的实时监控,在线式监测,并做到早期预警。
2. 分布式:探测器能提供连续的动态监测信号,测量到的温度数据是不间断�连续分
布的,可以即时显示被监测物体每隔 1 米各点的温度变化。
3. 先进性:探测器所采用的 DTS 系统是在线监测的最有效的手段,在技术上已非常成
熟完善;
4. 光纤本身既做信号传输,也用于探测温度,即传播传感一体化;
5. 探测器可以适应各种环境;
6. 各种功能设定由探测器的主机通过工控机在 Windows 环境下由工程师调试编程来
完成。 设定区域长度及报警点,系统校订均可采用 WindowsXP 以上版本软件来
完成。

7. 准确性: 探测器的温度精度达±10%,定位精度 3 米;而且探测器的主机内的激光
发射装置每秒钟会发射上万次的光脉冲,并将取样温度的平均值输出到显示系统,
基本消除误差。
8. 灵活性:探测器提供的是一个连续的动态监测信号,系统可设置多级定温值报警,
并且可以根据环境不同进行修正;为避免误报发生,在定温报警监测的同时,对高
温点的温升速率进行监测,并提供相应的报警信号输出。
9. 每个报警分区可单独编程,并可按照用户的要求进行设计,探测器可针对环境变化
设置 500 个不同报警控制区域。
10. 兼容性:探测器可以通过 RS232、内置继电器等输出形式与消防报警系统等其他控
制设备进行互连,在消防应用中可与火灾报警控制器等系统进行联网,提供信号进
行声光报警,信号输出准确、完整。
11. 探测器可根据不同报警区分段、分级输出信号,以适应不同控制盘的需要。
12. 安全性:探测器具备安全记录功能;
13. 远程诊断,可通过调制解调器由专门工程师提供最低限度的系统远程诊断;
14. 如果感温光纤受损,探测器可以即时定位受损点,通过光纤熔接机对其进行熔接,
这对于有效的实施在线监测是非常重要的;感温光纤本征安全,由于采用光信号,
因此不会与电导体之间产生相互电磁干扰。
报警算法
光纤测温系统 24 小时在线监测,为了得到较高精度温度数据,每隔 0.4 秒采集
1 个通道的温度数据,通过与历史数据相比,如发现温度异常变化,说明光缆周
围环境温度发生变化,如变化范围达到系统预设的报警阈值,系统自动提供报警
提示,并实时上传所有数据给自动监控系统。

系统报警有如下三种报警方式:
1 定温报警
 定温报警的算法:设置一个定温报警限定值 T,然后检查各个温度点,是否
达到或超过这个限定值 T,如果达到或超过了就报警。
设置和检查方式:限定值设置在每个区里,根据每个区的定温限定值判断该区的
温度值是否超过了限定值,该分区就报警;需要遍历该分区所属的所有温度点,
最后报警的值是最高温度点的温度。
2 差温报警
温升报警的算法:计算光缆上每个测温点每分钟温度变化量,温升值会随着光缆
温度动态变化。
设置和检查方式:与定温报警的设置与检查方式类似。
温差报警的算法:设定一个参考区域,每次取到温度值后,先算得该区域的平均
温度 T1;然后对某点的温度值与 T1 进行比较,如果温差的绝对值超过了限定值
T,就报警。
设置和检查方式:参考区域的设置是每个通道设置一个参考区域,以数据点为单
位;限定值设置在每个段里;检查方式与定温报警的检查方式类似。
